Необходимость и порядок устанавки диафрагмы и регулятора давления на опуске к пожарному крану
5 ноября 2019 в 10:00
Пункт 4.1.7 СП 10.13130.2009 “Системы противопожарной защиты Внутренний противопожарный водопровод Требования пожарной безопасности” гласит:
«Гидростатическое давление в системе хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должно превышать 0,45 МПа.
Гидростатическое давление в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного пожарного крана не должно превышать 0,9 МПа.
При расчетном давлении в сети противопожарного водопровода, превышающем 0,45 МПа, необходимо предусматривать устройство раздельной сети противопожарного водопровода.
Примечание - При давлении у ПК более 0,4 МПа между пожарным клапаном и соединительной головкой следует предусматривать установку диафрагм и регуляторов давления, снижающих избыточное давление. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3 - 4 этажа здания».
- В каком порядке следует устанавливать диафрагму и регулятор давления на опуске к пожарному крану?
- Обязательно ли устанавливать диафрагму и регулятор давления вместе, или можно что-то одно?
- Правильно ли выполнена установка в следующем порядке: регулятор давления прямого действия, пожарный клапан, диафрагма, соединительная головка?

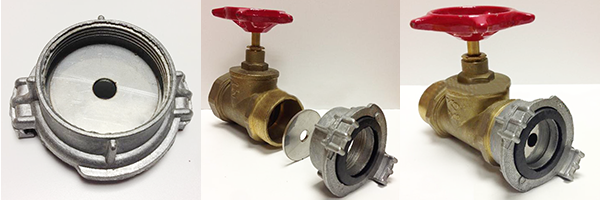

Необходимость использования регулятора давления, устанавливаемого перед пожарным краном или (и) диафрагм, устанавливаемых на выходе клапана пожарного крана (между клапаном и соединительной головкой) для понижения давления до нормируемой величины (см. фото), определяется проектной организацией по результатам гидравлического расчёта системы ВПВ конкретного объекта с учётом разных требований к максимальному гидростатическому давлению в системе хозяйственно-противопожарного водопровода и раздельной сети ВПВ (пункт 4.1.7 СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности).
Пункт 7.2.19 в новой редакции СП 10.13130 (см. информацию по адресу: https://www.normacs.info/discussions/3630), аналогичный пункту 4.1.7 СП 10.13130.2009, изложен в более понятном виде:
«При расчетном давлении у ручного пожарного ствола соответственно более PПК-с > 200/2S МПа или PПК-м > 100/2S МПа следует предусматривать технические средства, снижающие избыточное давление: диафрагмы, устанавливаемые между пожарным запорным клапаном ПК и соединительной головкой и/или редукторы давления, устанавливаемые на стояке, опуске или транзитном трубопроводе».
