В статье дан анализ понятий о допустимости и приемлемости пожарных рисков и рисков аварий, регламентируемых действующими нормативными документами, применительно к оценке опасности объектов газотранспортных предприятий. Показано, что значения пожарных рисков регламентируются государственными нормативными документами, а значения рисков аварий обосновываются субъектом ведения работ. Отмечено, что газотранспортные объекты, являясь опасными по риску аварий (разрушению), одновременно относятся к объектам пожароопасным (по возгоранию газа) и должны оцениваться как рисками аварий, так и пожарными рисками.
К настоящему времени различают риски опасности производств допустимые и приемлемые (предельно допустимые). При этом их количественные значения устанавливаются законодательно или обосновываются субъектом обеспечения безопасности технологических процессов.
Граничные значения допустимых пожарных рисков нормативно закреплены в ГОСТ Р 12.3.047-98 (п. 6.2) [1] (табл. 1).

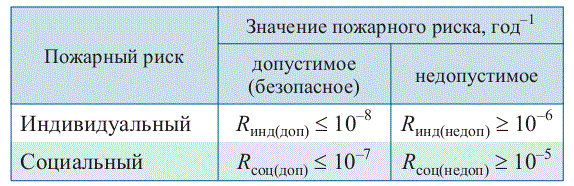

Таблица 1. Граничные значения пожарных рисков
В РД 03-418-01 (п. 2.7) [2] появляется понятие приемлемого риска аварии, определяемого готовностью общества принять риск опасности, создаваемой эксплуатируемым объектом; при этом численная оценка показателя приемлемого риска документом не регламентируется.
Обоснование предельно допустимых уровней (ПДУ) приемлемых рисков (как любых случайных негативных событий) предлагается в Декларации Российского научного общества (РНО) анализа риска [3]. В этом документе приемлемый уровень безопасности потенциально опасных промышленных объектов (ОПО) предлагается оценивать относительно как самого источника опасности, так и характера его опасного воздействия на население. В качестве критерия оценок используются следующие понятия:
- индивидуальный приемлемый риск, количественные значения ПДУ которого дифференцируются в отношении населения по критерию новизны (действующие или проектируемые ОПО) и критерию комбинированности действия опасных факторов пожара (ОФП) (систематическое воздействие одного фактора или совместное систематическое воздействие нескольких факторов);
- социальный приемлемый риск, количественное значение ПДУ которого декларируется при максимальном числе жертв населения, равном N чел. и более.
Рекомендуемые количественные значения ПДУ в соответствии с принятой систематикой рисков представлены в табл. 2 и на рисунке.
для населения
Как видно, Декларацией [3] рекомендуется устанавливать границу предельно допустимых значений приемлемого индивидуального риска на уровне ≤ (10- 4...10-5)год-1, что на один-два порядка выше государственного норматива [1] по пожарному риску (≤ 10 6 год 1). Для социального риска предельное значение до ≤ 10- 4 год-1 касается только действующих объектов; в отношении же вновь вводимых (проектируемых) рекомендация остается на уровне того же действующего норматива (≤ 10-5 год-1).
Безусловно, безопасными (пренебрежимыми) уровнями индивидуального и социального (при N = 10) рисков Декларацией [3] рекомендуется принимать значения ≤ (10-6...10-7)год-1' которые также менее жесткие по сравнению с действующими нормативами по ГОСТ Р 12.3.047-98 [1] (Rинд ≤ 10-8 год-1; Rсоц - 10 7 год 1) на один-два порядка.
Следует подчеркнуть, что рекомендации Декларации [3] не распространяются на обслуживающий персонал ОПО.
Необходимо отметить также, что значение индивидуального риска, связанного с гибелью людей по неестественным причинам, составляет для России по данным [3] 1,6810-3 год-1, что на один-два порядка больше рекомендуемых. Переход к обоснованию приемлемости рисков на более низких уровнях оценки опасности производственных объектов объясняется авторами Декларации тем, что универсализованные в ГОСТ Р 12.3.047-98 [1] нормативы в ряде случаев могут быть достижимы лишь ценой несоразмерных затрат, сопоставимых с нерентабельностью промышленного производства. Например, по данным [3] затраты на мероприятия по снижению индивидуального риска на один порядок составляют около 900 млн. долл. США. Такая нагрузка с монетарной точки зрения является чрезмерной для любого производственного субъекта. В то же время для персонала и населения, находящегося на потенциально опасных территориях, высокий уровень законодательной защиты объективно необязателен, ибо безопасность личности может быть достигнута иным, менее затратным и более эффективным путем, например запуском механизма организационных, экономических, инженерно-технических и лечебно-профилактических мер.

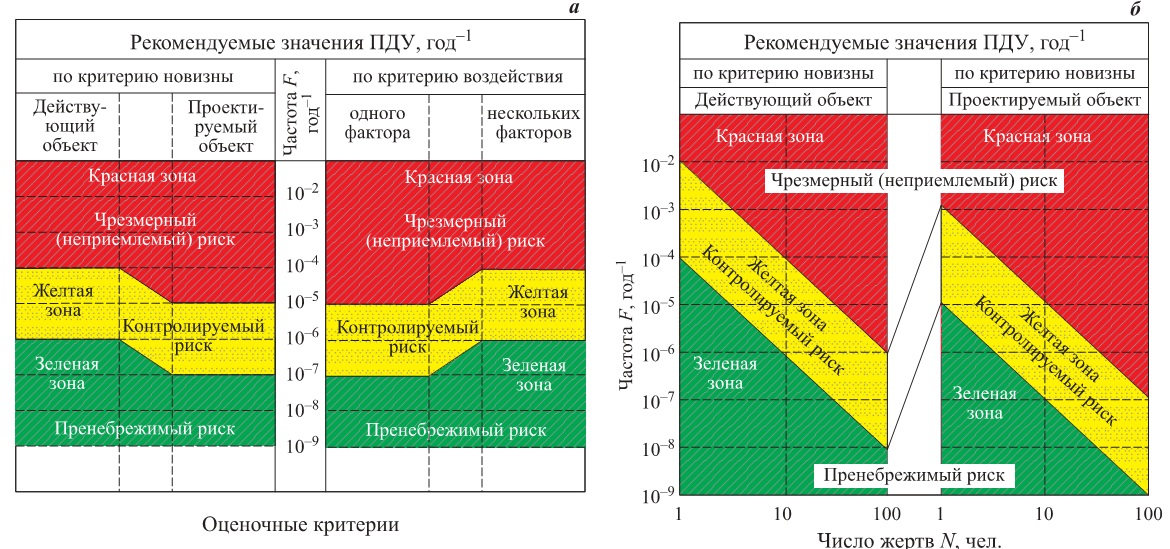

Рекомендуемые значения ПДУ рисков в соответствии с Декларацией РНО: а — индивидуальный приемлемый риск; б—социальный приемлемый риск
Некоторые из этих рекомендаций частично учтены при разработке Федерального закона Российской Федерации № 123-ФЗ "Технический регламент о требованиях пожарной безопасности" [4]. Законом предусматривается оценивать уровень пожарной безопасности с помощью индивидуального и социального пожарных рисков с дифференцирование первого из них по уровню допустимости и категорийности людского состава (обслуживающий персонал, население), пребывающего соответственно на территории ОПО и в селитебной зоне. Эта дифференциация выглядит следующим образом (табл. 3).
Как видно из табл. 3, в законе [4] предельное значение индивидуального пожарного риска для персонала, находящегося на территории ОПО, оставлено на прежнем уровне — Rинд ≤ 10-6 год-1, однако в отдельных случаях законом допускается его изменение до Rинд ≤ 10-4 год-1. Это корреспондируется с рекомендациями Декларации [3]. Что касается нормативов для селитебной зоны, то они оставлены без изменения как для индивидуального (Rинд ≤ 10-8 год-1), так и для социального (Rсоц ≤ 10-7 год-1) пожарных рисков. При это значение предельного уровня социального риска для персонала ОПО законом № 123-ФЗ [4] не регламентируется.
В наиболее полной мере рекомендации, изложенные в Декларации [3], учтены при обосновании нормативных рисков аварий применительно к объектам газотранспортных предприятий (СТО Газпром 2-2.3-351-2009) [5]. Отличительной особенностью этого документа является регламентация рисков аварий (индивидуального и социального) в отношении населения и персонала ОПО. При этом порядок оценки предлагается следующий:
1. По показателю индивидуального риска нормативы устанавливаются дифференцированно для населения и обслуживающего персонала:
а) для населения максимальный индивидуальный риск на рассматриваемо потенциально опасном участке (ПОУ) RПОУинд(нас) или магистральном газопроводе (МГ) в целом RМГинд(нас) рекомендуется сравнивать последовательно с двумя базовыми показателя и:
- среднестатистическим индивидуальным риском Rсринд аварий или пожаров на территории того федерального округа (или РФ в целом), в котором расположен анализируемый МГ;
- одни из рекомендуемых в Декларации [3] значений допустимого риска Rдопинд, которые составляют для населения:
- на действующих ОПО: Rдоп(д)инд(нас) ≤ 10-4 год-1;
- на проектируемых ОПО: Rдоп(пр)инд(нас) ≤ 10-5 год-1;
б) для персонала значения индивидуального риска рекомендуется сравнивать со среднестатистическим индивидуальным риском на ОПО соответствующего федерального округа (или РФ в целом ), а также с рекомендуемым предельно допустимы уровнем риска для персонала, принятым в 5 раз больше, чем для населения на территории ОПО:
- на действующих ОПО: Rдоп(д)инд(перс) ≤5 Х 10-4 год-1;
- на проектируемых ОПО: Rдоп(пр)инд(перс) ≤ 5 Х 10-5 год-1;
Результатом этого сравнения является обоснование приемлемого расчетного значения индивидуального риска RПОУ(МГ)инд(прием) для персонала и населения рассматриваемого ПОУ (МГ) из условия:
RПОУ(МГ)инд(прием) ≤ Rсринд или RПОУ(МГ)инд(прием) ≤ Rдопинд ; (1)
Если возникает условие, при котором
RПОУ(МГ)инд(прием) > Rсринд или RПОУ(МГ)инд(прием) > Rдопинд ; (2)
то уровень индивидуального риска рассматриваемого ПОУ (МГ) считается недопустимо высоким. В этом случае любая производственная деятельность должна быть прекращена, если даже она выгодна для общества в целом.
2. По показателю социального риска нормативы устанавливаются также для населения и обслуживающего персонала:
а) для населения показатель социального риска обосновывается путем сравнения F/N кривой (зависимость частоты возникновения событий F, в которых пострадало не менее N чел.), полученной для рассматриваемого n-го ПОУ (МГ), с одной из рекомендуемых в Декларации [3] F/N-кривых, характеризующих предельно допустимый социальный риск для населения, год-1:
на действующих ОПО:
F =10-2N-2; (3)
на проектируемых ОПО:
F =10-3N-2; (4)
б) для обслуживающего персонала в [5] рекомендованы функции:
F = 5 Х 10-2N-2; (5)
на проектируемых ОПО:
F = 5 Х 10-3N-2; (6)
Сравнение расчетной F/N кривой с допустимыми значениями рисков выполняется путем их совместного построения в одинаковой системе координат. Если расчетная F/N -кривая расположена выше области допустимых значений, делаются выводы о чрезмерно высоком уровне опасности на рассматриваемом ПОУ (МГ) и необходимости принятия мер по снижению риска в отношении населения и персонала.
Выводы
Таки образом, предельные значения пожарных рисков регламентируются государственными нормативными документами (ГОСТ Р 12.03.047-98 [1]; Федеральным законом РФ № 123-ФЗ [4]).
Предельные значения рисков аварий нормативно не подкрепляются, а обосновываются субъектом ведения работ с учетом экспертных рекомендаций (например, Декларации РНО) и фактического сравнения с показателя и опасности на действующих объектах или административных территориях.
Следует также отметить, что применительно к газотранспортным объектам не установлены границы абсолютной безопасности технологических процессов, что размывает зону контролируемого риска с точки зрения обязательности назначения мер по компенсации зарождающихся рисков. Кроме того, газотранспортные объекты, являясь опасными по риску аварий (разрушению), одновременно относятся к объектам пожароопасным, так как оперируют транспортом природного горючего газа. Это означает, что газотранспортные объекты наряду с риском аварии должны дополнительно оцениваться пожарными рисками, поскольку возгорание высвобождающегося при аварии газа является самостоятельным негативным событием, аддитивно усиливающим последствия аварии с возрастанием вероятности гибели людей, имущества и природных комплексов.
СПИСОК ЛИТЕРАТУРЫ
- ГОСТ Р 12.3.047-98. ССБТ. Пожарная безопасность технологических процессов. Общие требования. Методы контроля. — Введ. 01.01.2000 г. — М. : Изд-во стандартов, 1998. — 59 с.
- РД 03-418-01. Методические указания по проведению анализа риска опасных производственных объектов : постановление Госгортехнадзора России от 10.07.2001 г. № 30; введ. 01.09.2001 г.— М. : НТЦ "Промышленная безопасность", 2002.
- Об установлении предельно допусти ого уровня риска : Декларация Российского научного общества анализа риска // Проблемы анализа риска. — 2006. — Т. 3, № 2. — С. 162-168.
- Технический регламент о требованиях пожарной опасности : Федер. закон от 22.07.2008 г. № 123-ФЗ; принят Гос. Думой 04.07.2008 г.; одобр. Сов. Федерации 11.07.2008 г. — М. : ФГУ ВНИИПО, 2008. — 157 с. // Российская газета. — 2008. — № 163; Собр. законодательства РФ.— 2008. — №№30.
- СТО Газпром 2-2.3-351-2009. Методические указания по проведению анализа риска опасных производственных объектов газотранспортных предприятий ОАО "Газпром" : распоряжение ОАО "Газпром" от 30.03.2009 г. № 83; введ. 30.12.2009 г. —М.: ОАО "Газпром Экспо", 2009. — 377 с.
