Установка гиперссылки позволяет снабдить объект, созданный в AutoCAD, гиперссылкой на документ NormaCS. Например, в спецификации чертежа будут содержаться ссылки на ГОСТы материалов, по которым спроектирован чертеж. Наличие такой ссылки исключает затраты времени на повторный поиск этого документа в NormaCS. Для поиска документа достаточно открыть его по ссылке и получить информацию о замене нормативного документа, если произошли изменения в ГОСТе.
Размещение ссылки на документ решает сразу три задачи:
- экономит время на повторный поиск и открытие документа;
- проверяет актуальность используемого документа;
- проверяет правильность написания обозначения документа.
Ниже приведены примеры постановки гиперссылок в пояснительной записке и вызова документа из программы NormaCS в формате AutoCAD.

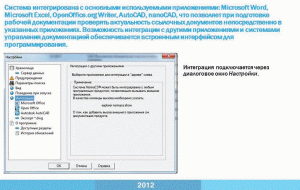

1. Настраиваем интеграцию в программе NormaCS

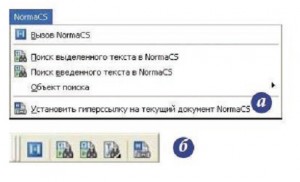

2. При интеграции к сервисам AutoCAD добавляется возможность выполнить вызов NormaCS, поиск документов, добавление ссылок на документы NormaCS

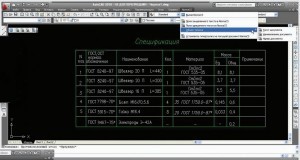

3. Разберем подробнее, как работает данная интеграция. Переходим в программу AutoCAD. Открываем вкладку NormaCS и выбираем объект поиска «номер документа»

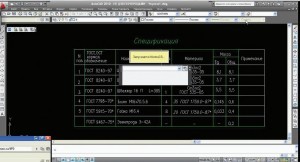

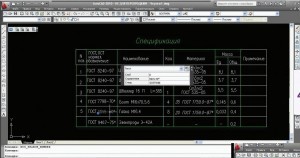

4. Выделяем номер необходимого нам документа

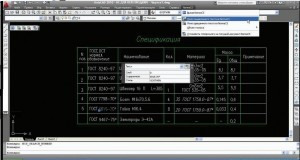

5. Выбираем «поиск выделенного текста в NormaCS»

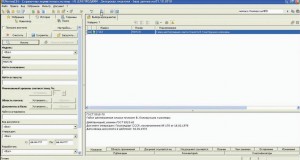

6. Запускается программа NormaCS

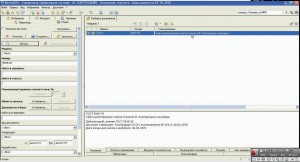

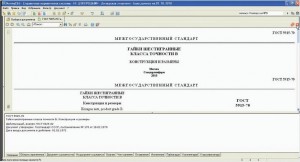

7. Отображается запрашиваемый документ
8. Двойным щелчком открываем документ для разового просмотра, либо выбираем значок гиперссылки и переходим снова в AutoCAD, чтобы настроить постоянно активную гиперссылку на этом номере документа

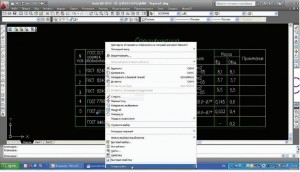

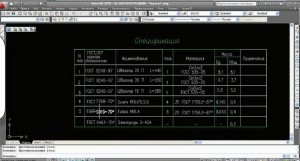

9. Выделяем номер документа, в меню выбираем гиперссылку
«Так как база NormaCS актуализируется ежедневно, данная интеграция позволяет осуществлять контроль за статусами документов, на которые ссылаются специалисты при разработке чертежей, и сокращает время на поиски нормативов при проверке и экспертизе проектов», — говорит Анна Лопатина, продакт-менеджер сметного направления компании Softline.
