В процессе проверки работы градиентов в nanoCAD (создавать и редактировать которые теперь можно c 6 версии) я наткнулся на интересные артефакты в AutoCAD и грустного кота. Об этом и пойдет речь в этом посте.
Старый и добрый AutoCAD, который обычно является столпом демократии уверенности и примером для подражания в этот раз дал трещину. В nanoCAD, кстати, тоже есть свои трудности, но об этом чуть дальше.
Возможно вы не в курсе, но и в AutoCAD, и в nanoCAD можно создавать разные типы градиентов. В чем же проблема? А проблема в их некорректном отображении. Решив проверить, в чем дело, я создал несколько разных градиентов, добавил вариант с 50% прозрачностью (в нем заметнее возникающие проблемы) и, пока запускался AutoCAD, пошел попить кофе.

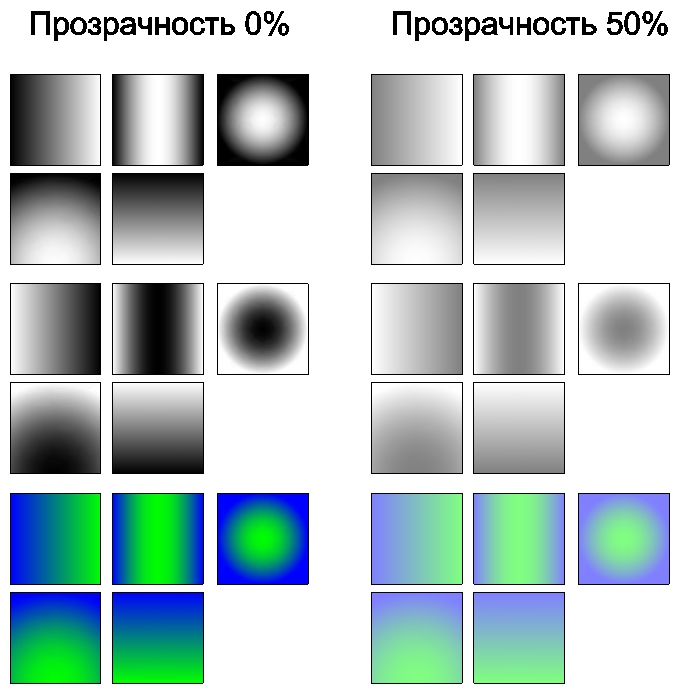

Вначале посмотрим, как обстоит дело в nanoCAD. Ниже можно увидеть то, как наши образцы отображаются в nanoCAD 6 Plus:

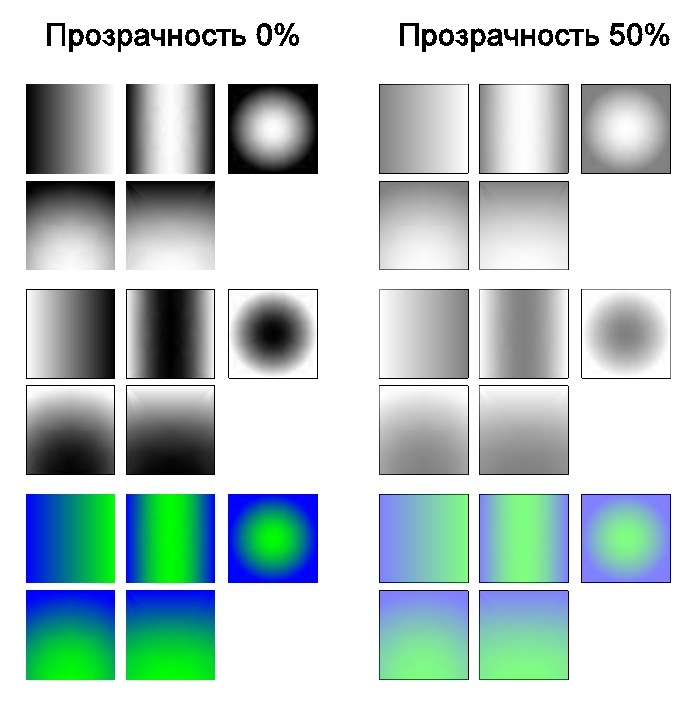

Все корректно и выглядит очень даже приятно. Проблем не замечено. Теперь посмотрим, что нам покажет AutoCAD 2015:

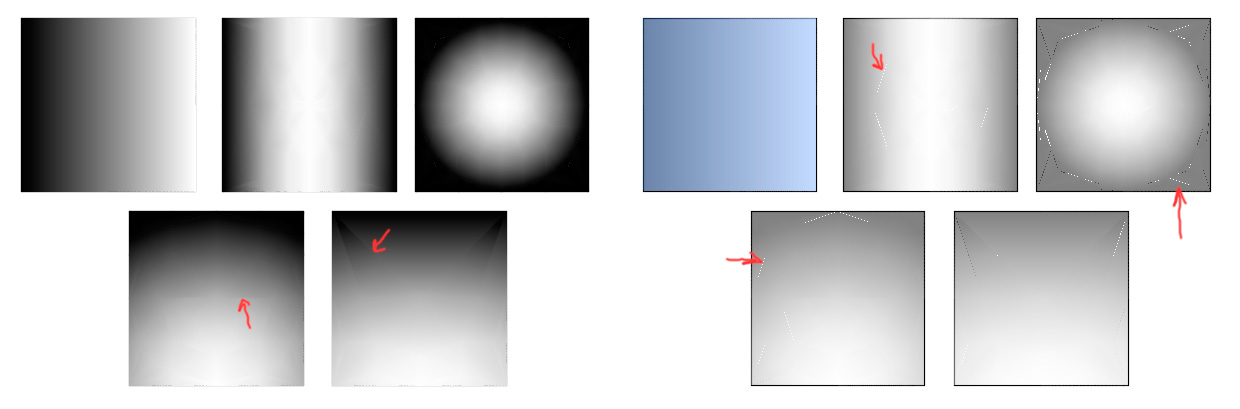

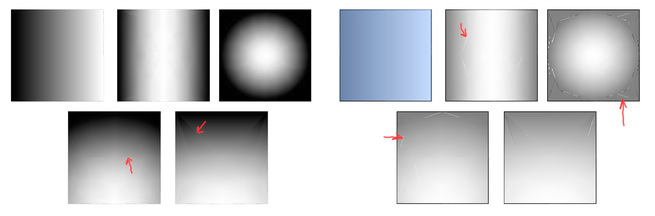

Вы еще не видите? Посмотрим поближе:
Непонятно по какой причине, но у AutoCAD трудности с некоторыми типами градиентов. Как можно видеть, особенно на сферическом градиенте с 50% прозрачностью, начинается апокалипсис.
Быть может проблема в том, что dwg-файл пришел из nanoCAD? Чтобы исключить возможность влияния nanoCAD, я создал новый уже непосредственно в AutoCAD, однако результат остался прежним.

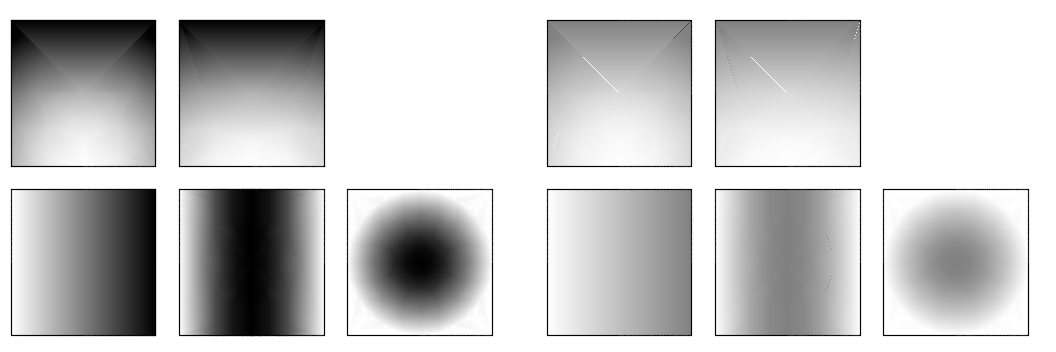

Теперь посмотрим, что получится при выводе на печать (в моем случае в файл PDF). AutoCAD решил держаться принятого направления и выдал те же самые грустные градиенты. Изображения, полученные при печати в PDF (принтер doPDF 8) в AutoCAD 2015:
Скорее всего аналогично обстоит дело и со всеми версиями AutoCAD ниже 2015 (проверяли еще в AutoCAD 2012).

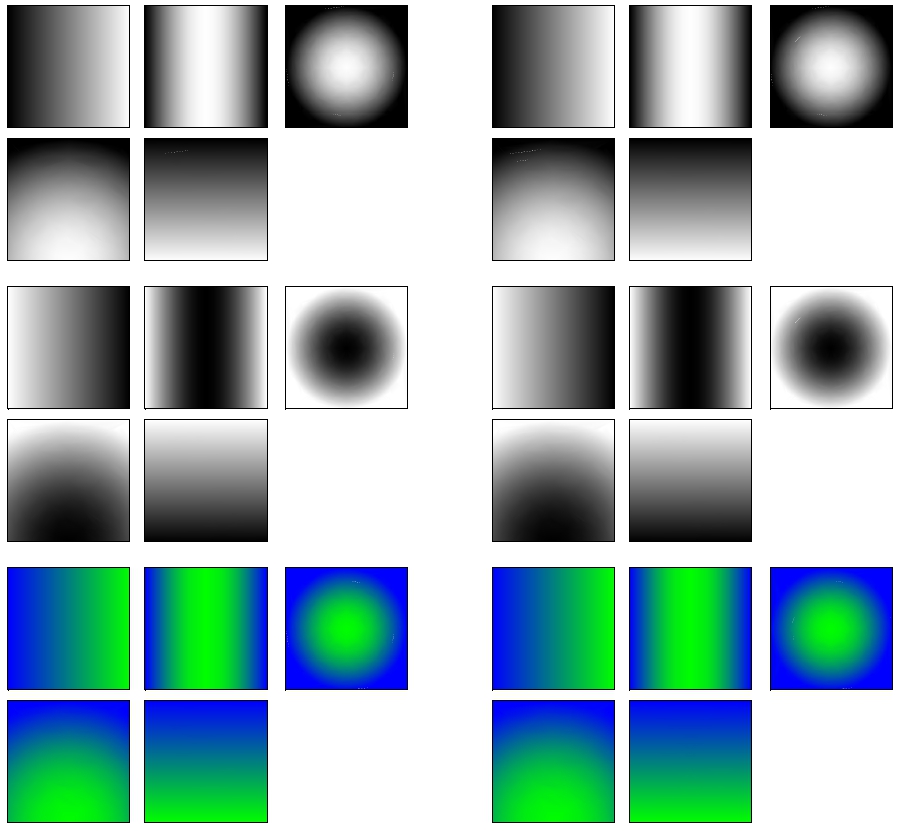

Что же в nanoCAD? Изображения, полученные при печати в PDF (doPDF 8):

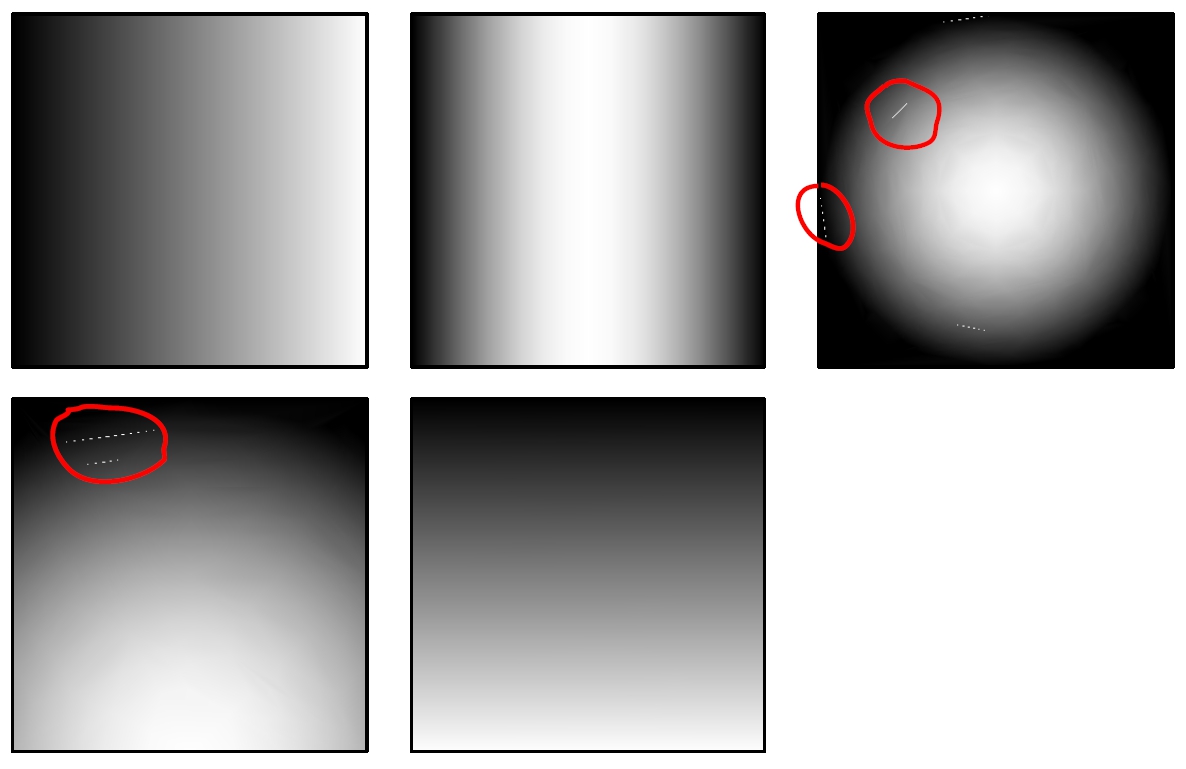

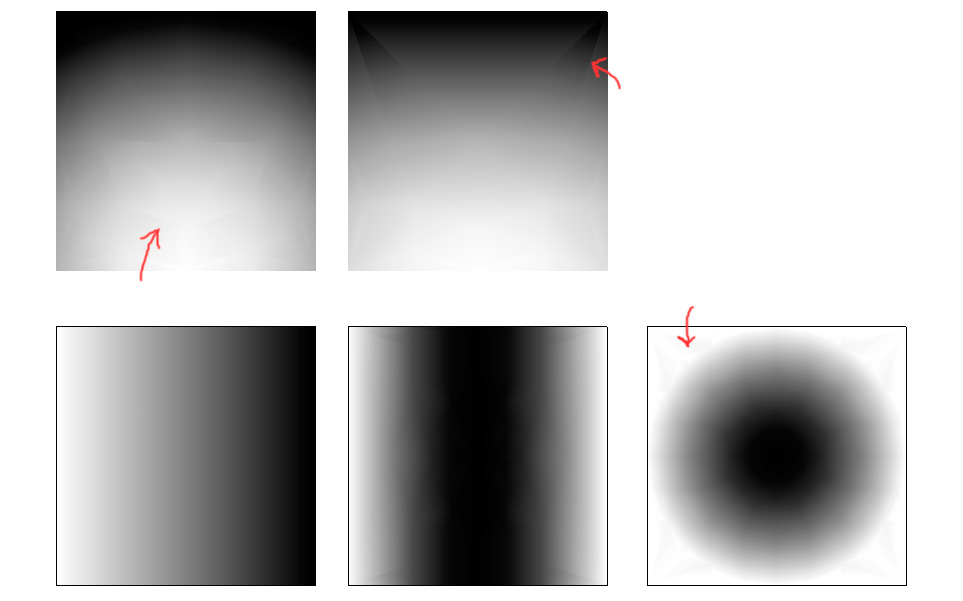

На первой взгляд все хорошо, а вот на второй и в nanoCAD можно найти грустные нотки. В некоторых типах градиентов, при увеличении тоже появляются артефакты, похожего характера. Правда, в значительно меньшем количестве.
Это небольшие белые полосы, которые появляются на сферическом и криволинейном градиенте. Надеюсь, разработчики AutoCAD и nanoCAD обратят на это внимание и учтут в обновлениях/новых версиях.
