Согласно п. 1.3 ГОСТ 2.312 «Шов, размеры конструктивных элементов которого стандартами не установлены (нестандартный шов), изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу», т.е. при проведении аналогий, например, с ГОСТ 5264-80 изображаются только конструктивные элементы сварного шва, а конструктивные элементы подготовленных кромок свариваемых деталей отдельным видом не изображаются.

Конструктивные элементы подготовленных кромок свариваемых деталей, при необходимости их механической обработки, будут отражены на чертежах деталей.

По сути промежуточное состояние с указанием зазора в сварном соединении или, например, указанием об установке подкладки/подкладного кольца должно быть отражено в картах эскизов технологической документации (ГОСТ 3.1105-2011). Появление нескольких изображений (с промежуточным состоянием) под одним дополнительным видом, разрезом или выносным элементом противоречит

...

Теперь руководствоваться ГОСТ Р 59853-2021

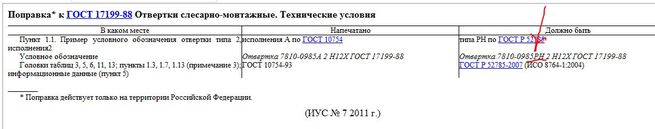

Сейчас, на странице самой поправки к ГОСТу - информация уже скорректирована, а в момент обращения было вот так:

По сообщению издателя стандартов, ФГУП "СТАНДАРТИНФОРМ" в разделе "2 Нормативные ссылки" ГОСТ 14098-2014 допущены небольшие опечатки.

ГОСТ 5264-80 и ГОСТ 8713-79 указаны со знаком "звездочка" (*), но сносок к ним нет. Эти знаки указаны ошибочно, будет оформлена соответствующая поправка и будет учтено при переиздании данного стандарта.

Уважаемые коллеги!

Ростехнадзор и Госкорпорация «Росатом» рассмотрели и проанализировали обращения предприятий и организаций о порядке применения федеральных норм и правил в области использования атомной энергии HП-105-18 «Правила контроля металла оборудования и трубопроводов атомных энергетических установок при изготовлении и монтаже», утвержденных приказом Ростехнадзора от 14.11.2018 № 553, и HП-104-18 «Сварка и наплавка оборудования и трубопроводов атомных энергетических установок», утвержденных приказом Ростехнадзора от 14.11.2018 № 554.

В связи с необходимостью разъяснения ряда вопросов было принято совместное решение:

Решили:

1. Проектная, конструкторская и технологическая документация на продукцию, изготовленную или смонтированную на ОИАЭ, либо находящуюся в изготовлении, монтаже на ОИАЭ до вступления в силу НП-104-18 (до 06.01.2019) и НП-105-18 (до 01.01.2019), переработке не подлежит. При этом началом изготовления, монтажа считать дату
...

Уважаемые коллеги!

Ростехнадзор и Госкорпорация «Росатом» рассмотрели и проанализировали обращения предприятий и организаций о порядке применения федеральных норм и правил в области использования атомной энергии HП-105-18 «Правила контроля металла оборудования и трубопроводов атомных энергетических установок при изготовлении и монтаже», утвержденных приказом Ростехнадзора от 14.11.2018 № 553, и HП-104-18 «Сварка и наплавка оборудования и трубопроводов атомных энергетических установок», утвержденных приказом Ростехнадзора от 14.11.2018 № 554.

В связи с необходимостью разъяснения ряда вопросов было принято совместное решение:

lera.ikonnikova, добрый день!

Связались с разработчиками и они подтвердили опечатку в скан-копии печатной версии ПНАЭ Г-7-010-89. В скан-копии мы исправить не можем, исправили таблицу в гипертекстовой версии документа. Теперь таблица 9 в текстовой версии правильная, смотрите её там.

К сожалению, именно в этом весьмя популярном издании (красная серия) множество ошибок, в том числе пропали целые абзацы...

Возможно ли использовать данный действующий документ для расчета или есть другие нормативные документы с дополнениями и изменениями после 1992г.
