ГОСТ Р (проект, первая редакция). Оборудование химическое и нефтегазоперерабатывающее. Расчет на прочность элементов нагревательных печей, работающих под давлением

Предложение.

В проекте данного ГОСТа, к наиболее часто применяемой для изготовления змеевиков печей стали 15Х5М, допускаемые напряжения приведены только до температуры 560оС.

В практике конструирования, диагностирований, обследований промышленных печей возникает необходимость проведения расчетов для более высоких температур.

По опыту обследований установок каталитического риформинга, температура рабочих сред возможна до 530 оС. Для проведения расчетов на прочность элементов змеевиков печей, в данном случае, необходимо увеличивать расчетную температуру.

В соответствии с пунктом 5.3 ГОСТ Р 34233.1-2017, при обогреве открытым пламенем, отработанными газами расчетную температуру необходимо принимать равной температуре среды, увеличенной на 50 оС при прямом обогреве, если нет более точных данных.Таким образом, есть необходимость проведения расчетов на прочность, как минимум на расчетной температуре равной 580 оС.

Предлагаем разработчикам ГОСТа дополнительно привести сведения (данные) по допускаемым напряжениям, для стали 15Х5М, при температурах 600 оС ÷ 650оС .

P.S.

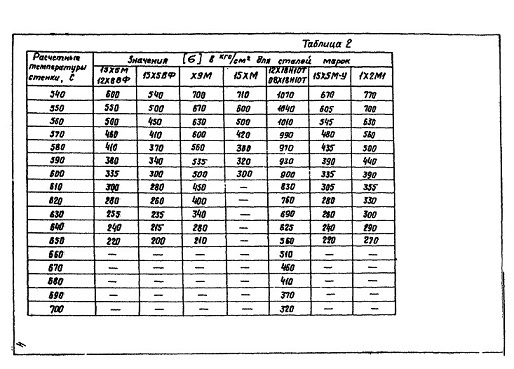

Для информации: в РТМ 26-02-67-84 «Методике расчета на прочность элементов печей, работающих под давлением» допускаемые напряжения для стали 15Х5М указаны до температуры 650 оС

22 февраля 2019 в 11:16

Комментарии в обсуждениях

ТР ТС 032/2013. Технический регламент Таможенного союза 'О безопасности оборудования, работающего под избыточным давлением'

Юрий Ч.,

Категории сосудов, предназначенных для газов и используемых для рабочих сред группы 1, приведены в таблице 1 приложения №1;

Категории сосудов, предназначенных для газов и используемых для рабочих сред группы 2, приведены в таблице 2 приложения №1;

Категории сосудов, предназначенных для жидкостей и используемых для рабочих сред группы 1, приведены в таблице 3 приложения №1;

Категории сосудов, предназначенных для жидкостей и используемых для рабочих сред группы 2, приведены в таблице 4 приложения №1;

Если оборудование предназначено для различных рабочих сред одной группы или для рабочих сред разных групп, то оно классифицируется по категории наибольшей группы из определенных для каждой рабочей среды

Категория оборудования увеличивается на 1 (кроме 4-й категории), если оно предназначено для эксплуатации с расчётной температурой стенки:

380°С и более - для углеродистых и низколегированных марганцовистых и кремнемарганцовистых сталей;

450°С и более - для низколегированных хромомолибденовых и хромомолибденованадиевых сталей;

525°С и более - для легированных высокохромистых мартенситного класса и аустенитных сталей;

575°С и более - для сплавов на железоникелевой основе;

600°С и более - для сплавов на никелевой основе

20 апреля 2023 в 14:50

Приказ 116. Федеральные нормы и правила в области промышленной безопасности 'Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением'

Юрий Ч.,

В соответствии с п.12 ФНП ОРПД требуется наличие стационарных площадок и лестниц для обеспечения доступа в зоны обслуживания (установки контрольно-измерительных приборов, запорной и регулирующей арматуры и иных устройств для управления работой оборудования), в которых согласно указаниям проектной документации, руководств (инструкций) по эксплуатации оборудования и производственных инструкций необходимо постоянное либо неоднократное (один и более раз в течение смены) присутствие персонала для осмотра оборудования, контроля параметров и управления его работой (пуск, останов, изменение режимов работы оборудования при нормальном протекании технологического процесса и аварийное отключение (остановка) в аварийных ситуациях.

В соответствии с требованиями п.344 ФНП ОРПД порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны быть определены производственной инструкцией по режиму работы и безопасному обслуживанию сосудов, утверждённой руководством эксплуатирующей организации.

В соответствии с п.15 ФНП ОРПД для обеспечения доступа к площадкам обслуживания оборудования под давлением, предназначенным для периодического проведения работ (плановое техническое обслуживание, ремонт) в местах расположения люков, арматуры и иных устройств, оборудованных автоматическим дистанционным приводом, первичных датчиков, передающих данные на вторичные устройства (приборы) систем автоматизации и (или) контрольно-измерительных приборов (установленных дистанционно), не требующих постоянного (неоднократного) присутствия персонала (за исключением случаев, установленных пунктом 12 ФНП), проектом установки оборудования под давлением может быть предусмотрено применение переносных, передвижных площадок и лестниц, а также стационарных лестниц с углом наклона к горизонтали более 50° при условии обеспечения возможности осмотра оборудования в таких местах с поверхности пола (земли) или других площадок.

18 апреля 2023 в 13:56

ГОСТ 31385-2016. Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ПО вопросу "неоднозначности определения "РАСЧЕТНЫЙ срок службы" "

На мой взгляд, всё "однозначно" понятно. ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения".

пункт 2.1.12 расчетный срок службы: Установленный в строительных нормах или в задании на проектирование период использования строительного объекта по назначению до капитального ремонта и (или) реконструкции с предусмотренным техническим обслуживанием. Расчетный срок службы отсчитывается от начала эксплуатации объекта или возобновления его эксплуатации после капитального ремонта или реконструкции.

2.1.16 строительное сооружение: Результат строительной деятельности, предназначенный для осуществления определенных потребительских функций.
Примечание - В тексте стандарта вместо термина строительное сооружение используется термин сооружение, который может относиться к зданиям, мостам, резервуарам или любым другим результатам строительной деятельности.

22 февраля 2019 в 12:34

Комментарии в публикациях

Действует ли РУА-93?

Для информации: утвержден и введен в действие приказом АО «ВНИКТИнефтехимоборудование» (контакты) от 07.11.2023г. №00307-23 Стандарт СТО 00151526-009-2023 «Сосуды и аппараты нефтеперерабатывающих и нефтехимических производств требования к надзору во время эксплуатации, к проведению технического освидетельствования и отбраковке сосудов и аппаратов с расчетным давлением не выше 0,05 МПа, без давления (под налив) и вакуумом».
В Стандарте содержатся требования к эксплуатации, надзору, техническому освидетельствованию и отбраковке стальных сварных сосудов и аппаратов с расчетным давлением не выше 0,05 МПа включительно, вакуумом с остаточным давлением 5 мм ртутного столба (667 Па) и выше, наливом и атмосферным давлением в нефтеперерабатывающей, химической, нефтехимической, нефтяной, газовой промышленности и других смежных отраслях.
Стандарт определяет порядок надзора за техническим состоянием сосудов и аппаратов в период эксплуатации, периодичность, методы и объемы проведения периодических обследований, нормы отбраковки элементов сосудов, а также рекомендует формы ведения технической эксплуатационной документации.
Стандарт предназначен для специалистов, осуществляющих деятельность по надзору за техническим состоянием и безопасной эксплуатацией сосудов и аппаратов.
07.11.2023 года отменяется действие РУА «Руководящих указаний по эксплуатации и ремонту сосудов и аппаратов, работающих под давлением ниже 0,07 МПа (0,7 кгс/см2) и вакуумом»

7 ноября 2023 в 20:34

Требуется ли конструктивное оформление для устройства выхода из земли неизолированных трубопроводов нефтепродуктов?

Что касается технологических трубопроводов опасных производственных объектов:

Федеральные нормы и правила в области промышленной безопасности «Правила безопасности нефтегазоперерабатывающих производств». Пункт 3.56 Для вновь проектируемых объектов прокладка трубопроводов, перемещающих взрывопожароопасные, токсичные и высокотоксичные среды, должна быть надземной на несгораемых конструкциях, эстакадах, этажерках, стойках, опорах. Подземная прокладка указанных трубопроводов допускается на участках присоединения к насосам и компрессорам в непроходных каналах, а также в случаях отсутствия возможности надземной их прокладки, которая обосновывается в проектной документации

ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах». Пункт 10.1.28. Подземные трубопроводы, прокладываемые непосредственно в грунте в местах пересечения автомобильных дорог и железных дорог, должны быть размещены в защитных металлических или бетонных трубах, концы которых должны отстоять от головки рельсов или от бровки обочины дороги не менее чем на 2 м; расстояние от верхней образующей защитной трубы до подошвы шпалы железнодорожного пути должно быть не менее 1 м, до бровки полотна автодороги - не менее 0,5 м.

Руководство по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов». Пункт 139. Подземные трубопроводы, прокладываемые непосредственно в грунте, в местах пересечения автомобильных дорог и железнодорожных путей, рекомендуется в целях безопасности прокладывать в защитных металлических и бетонных трубах, концы которых отстоят от головки рельсов или от обочины дороги не менее чем на 2 м; расстояние от верхней образующей защитной трубы до подошвы шпалы железнодорожного пути - не менее 1 м; до полотна автодороги - не менее 0,5 м.

25 декабря 2018 в 12:53

Обязательно ли устанавливать обогрев полов в открытой насосной установке перекачки нефти?

вопрос о необходимости обогрева полов в насосной

Добавлю ФНП "Правила безопасности нефтегазоперерабатывающих производств". Пункт 3.148. В открытых насосных следует предусматривать обогрев пола при наличии обоснования в проектной документации. Обогревающие пол устройства должны обеспечивать на поверхности пола насосной температуру не ниже плюс 5 градусов Цельсия при средней температуре наиболее холодной пятидневки.
