Не действует - Заменен
Область применения
Правила распространяются на:
сосуды, работающие под давлением воды с температурой выше 115 °С или других нетоксичных, не взрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МПа (0,7 кгс/см2);
сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МПа (0,7 кгс/см2);
баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МПа (0,7 кгс/см2);
цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50 °С превышает давление 0,07 МПа (0,7 кгс/см2);
цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения;
барокамеры.
Правила не распространяются на:
сосуды атомных энергетических установок, а также сосуды, работающие с радиоактивной средой;
сосуды вместимостью не более 0,025 м3 (25 л) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 мм, рассматриваются как один сосуд;
сосуды и баллоны вместимостью не более 0,025 м3 (25 л), у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 0,02 (200);
сосуды, работающие под давлением, создающимся при взрыве внутри них в соответствии с технологическим процессом или горении в режиме самораспространяющегося высокотемпературного синтеза;
сосуды, работающие под вакуумом;
сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);
сосуды, устанавливаемые на самолетах и других летательных аппаратах;
воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;
сосуды специального назначения военного ведомства;
приборы парового и водяного отопления;
трубчатые печи;
сосуды, состоящие из труб с внутренним диаметром не более 150 мм без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 мм;
части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).
сосуды, работающие под давлением воды с температурой выше 115 °С или других нетоксичных, не взрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении 0,07 МПа (0,7 кгс/см2);
сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МПа (0,7 кгс/см2);
баллоны, предназначенные для транспортировки и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МПа (0,7 кгс/см2);
цистерны и бочки для транспортировки и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50 °С превышает давление 0,07 МПа (0,7 кгс/см2);
цистерны и сосуды для транспортировки или хранения сжатых, сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения;
барокамеры.
Правила не распространяются на:
сосуды атомных энергетических установок, а также сосуды, работающие с радиоактивной средой;
сосуды вместимостью не более 0,025 м3 (25 л) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 мм, рассматриваются как один сосуд;
сосуды и баллоны вместимостью не более 0,025 м3 (25 л), у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 0,02 (200);
сосуды, работающие под давлением, создающимся при взрыве внутри них в соответствии с технологическим процессом или горении в режиме самораспространяющегося высокотемпературного синтеза;
сосуды, работающие под вакуумом;
сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);
сосуды, устанавливаемые на самолетах и других летательных аппаратах;
воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;
сосуды специального назначения военного ведомства;
приборы парового и водяного отопления;
трубчатые печи;
сосуды, состоящие из труб с внутренним диаметром не более 150 мм без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 мм;
части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).
Документ утвержден
Госгортехнадзор России, 2003-06-11
Комментарий
Зарегистрирован Министерством юстиции Российской Федерации 19.06.03 г., регистрационный номер № 4776
Разработчик
Госгортехнадзор России
Обсуждения
Другие обсуждения
sapojnikov47,
В NormaCS этот документ есть, в хорошем качестве и с цветными печатями :)
Поясните статус ПБ-03-576-03
Поясните, пожалуйста, в ПБ-03-576-03 в NormaCS всплывает окно, что документ заменен на ФНП. Однако если внимательно прочитать приказ №116 от 25.03.2014, приложенный в ФНП, то увидим, что на самом деле в нем нет ни слова о том что указанные ФНП заменяют ПБ-03-576-03. Говорится только о том, что ФНП утверждены, а отдельные иные документы в том числе ПБ-03-576-03 отменены.
Вероятно, статус неверный?

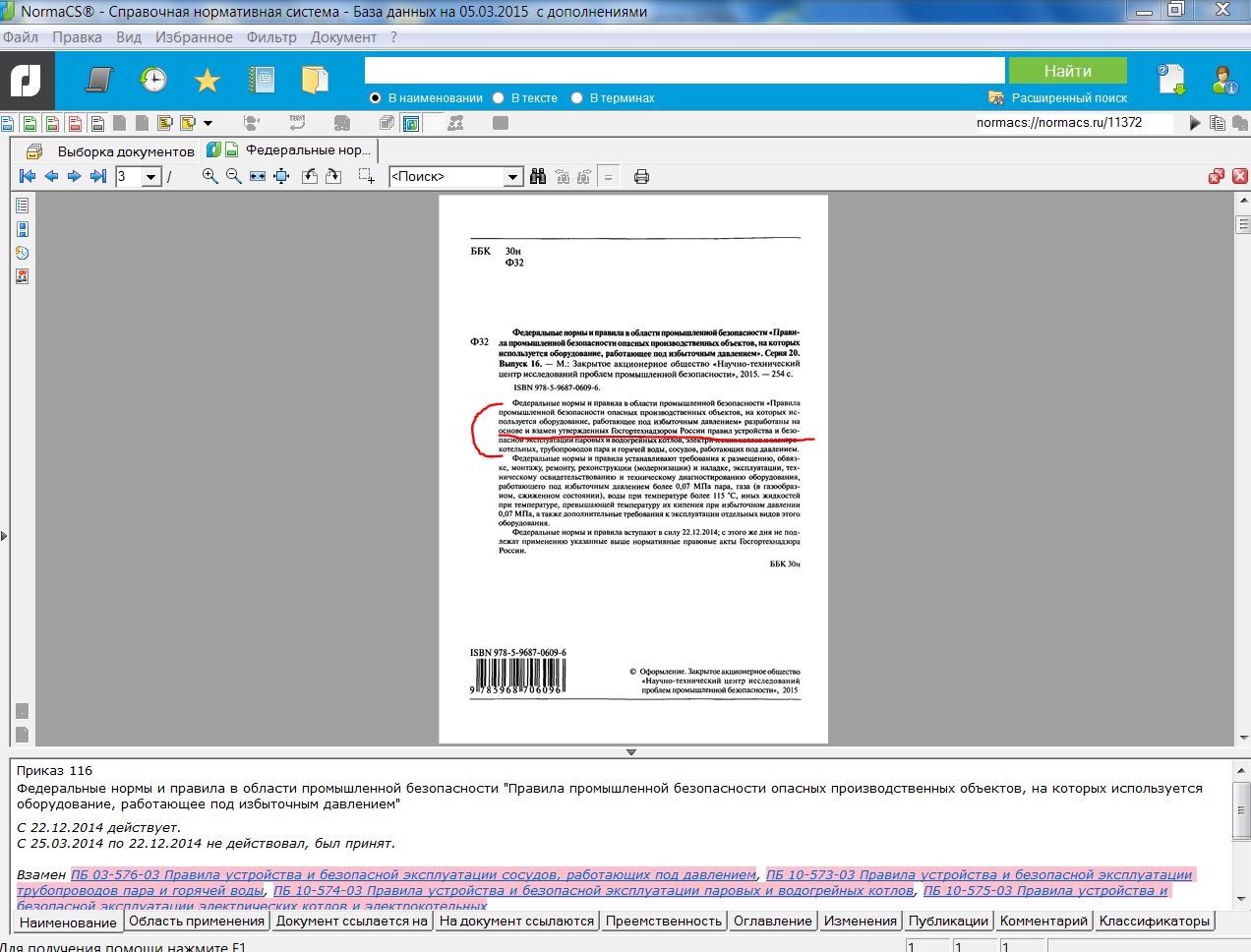

По вопросу о статусе ПБ-03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» в программе все верно.
Федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утв. Ростехнадзором приказом № 116 от 25.03.2014 г.) разработаны на основе и взамен документов, перечисленных в приказе № 116 (см. скриншот «Снимок2»).

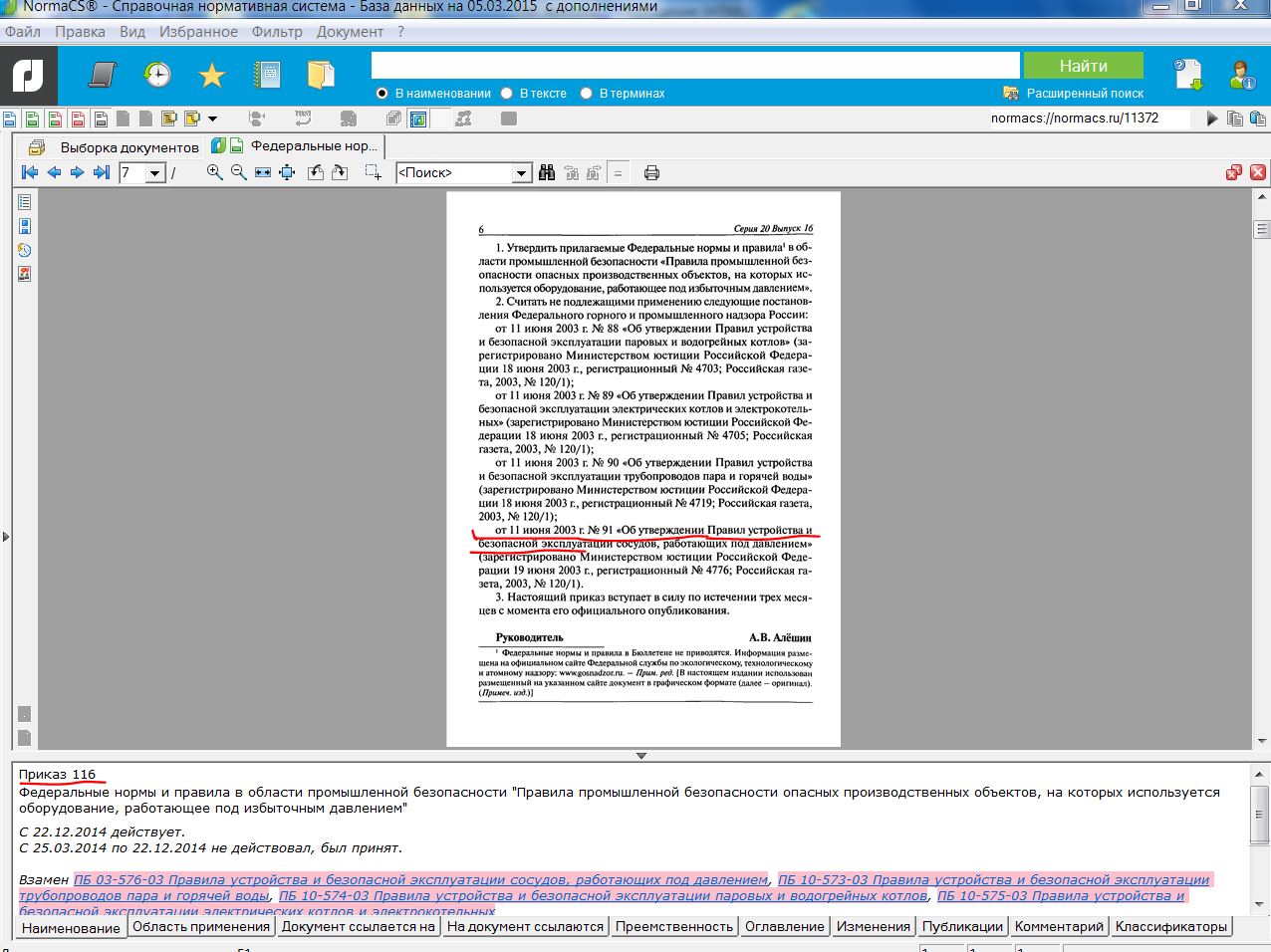

И еще, если в приказе 1 пунктом вводится документ, а 2 пунктом отменяются документы, то это и означает, что с вводом данного документа отменяется ряд других документов, т.е. «взамен». Это «классическое» написание приказа.
Подскажите пожалуйста, согласно п.6.2.7 ПБ 03-576-03 можно было изготовить специализированной организацией паспорт на сосуды в случае его утере. В нынешнем ФНП об этом нет упоминания. По новым правилам возможно ли такое? Если да, то какая организация может изготовить паспорт?
Хочу добавить, что в области применения ПБ 576 значится - изготовление, а ФНП предназначены для применения при разработке технологических
процессов, техническом перевооружении опасного производственного объекта..., т.е. изготавливать по ФНП мы не имеем право. И ещё, в ФНП нет норм оценки качества сварных соединений, т.е. я как главный сваарщик, при аттестации технологии сварки не могу сослаться на этот документ. Получается старое отменили, новое толком не создали, или я что то не так понял из ФНП? Поясните пожалуйста.
Андрей, вот ответ наших экспертов.
Техническая документация по ПБ составляется в соответствии с ФЗ «О техническом регулировании» и ФЗ «О промышленной безопасности опасных производственных объектов». Взамен ПБ Приказом Ростехнадзора от 25.03.2014 №116 установлены "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением".
В новых Правилах не установлены требования по изготовлению утраченного паспорта, но в любом случае документ изготавливается специализированной организацией имеющей лицензию Гостехнадзора в соответствии с ФЗ «О лицензировании отдельных видов деятельности».
Это может быть как государственная экспертная организация, так и негосударственная.
Спасибо за ответ! Небольшое уточнение: В случае если паспорт разрабатывается специализированной организацией имеющей лицензию, может ли она поставить свою печать в паспорте? Ведь согласно п.17 (последний абзац) ТР ТС 032/2013 - "На паспорте оборудования проставляется печать изготовителя и указывается дата его оформления",
На все наши вопросы по этому поводу Ростехнадзор выслал такой ответ.
Подскажите пожалуйста, допускается ли выдача одного паспорта на серию одинаковых сосудов работающих под давлением или баллонов (менее 100 литров), установленных в одной единице оборудования (в рамках одной границы проекторования)? Или на каждый сосуд или баллон должен быть в обязательном порядке свой отдельный паспорт. В ПБ 03-576-03 напрямую такой информации не было. В пришедших взамен требованиям указанного ПБ - ФНП "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", и ТР ТС 032/2013 к сожалению об этом так же ни чего сказанно. Дайте пожалуйста пояснения?
Андрей, зададим этот вопрос в Ростехнадзор, ответа придется подождать.
Пневмогидравлический аккумулятор может попадать под действие ПБ 03-576-03?
vovann99, в зависимости от его типа. Без данных сложно сказать. Опишите подробнее.
NormaCS,Гидроаккумулятор баллонного типа. Объём жидкостной полоси, заполняемой гидравлическим маслом-50 литров. максимальное давление зарядки 180 бар.
vovann99, по нашему мнению, да, относится, так как давление выше 0,07 МПа. Почитайте внимательно область определения в этом ПБ.
И, кстати, напоминаем, что данный документ отменен и взамен него теперь действуют Федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением".

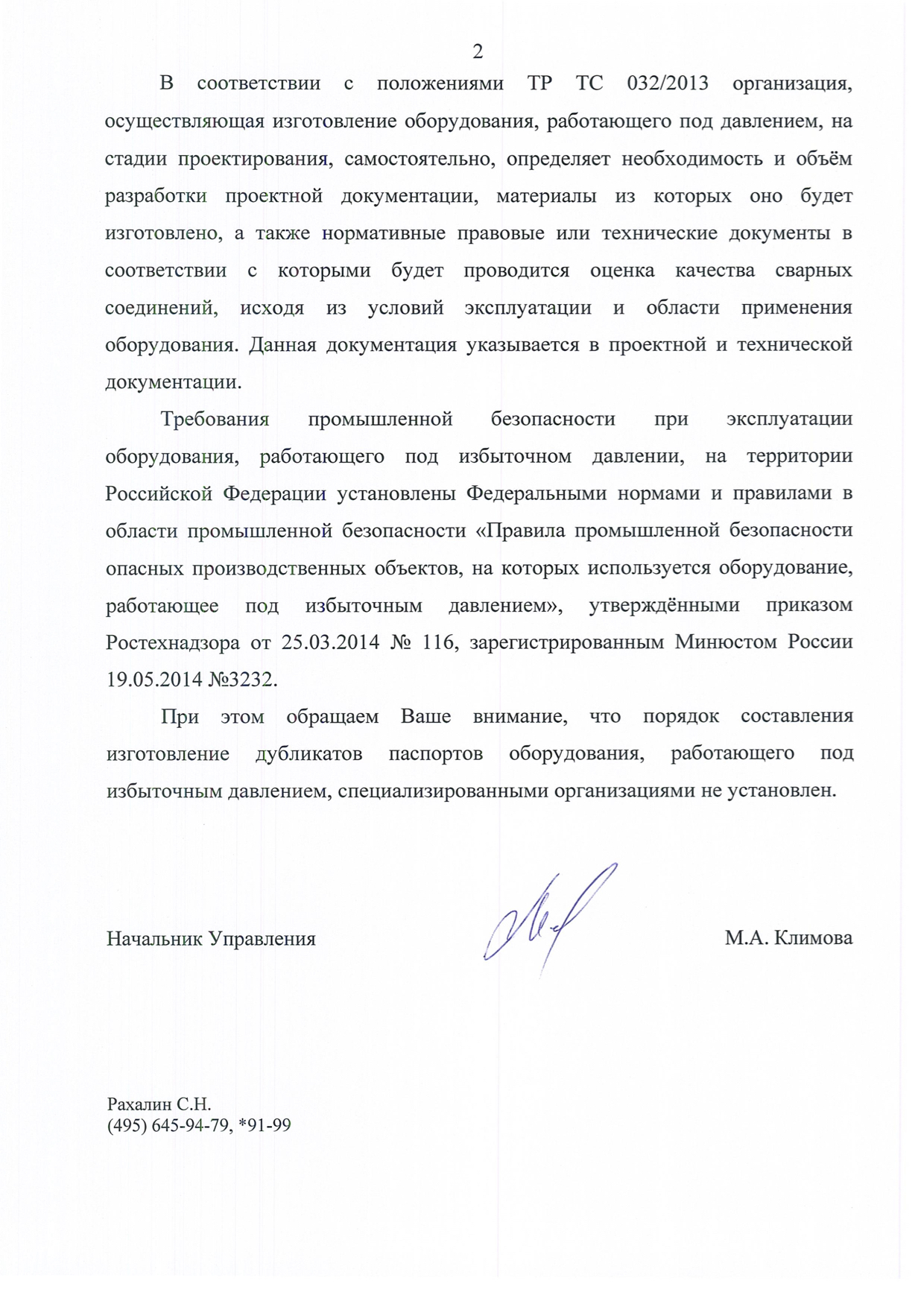

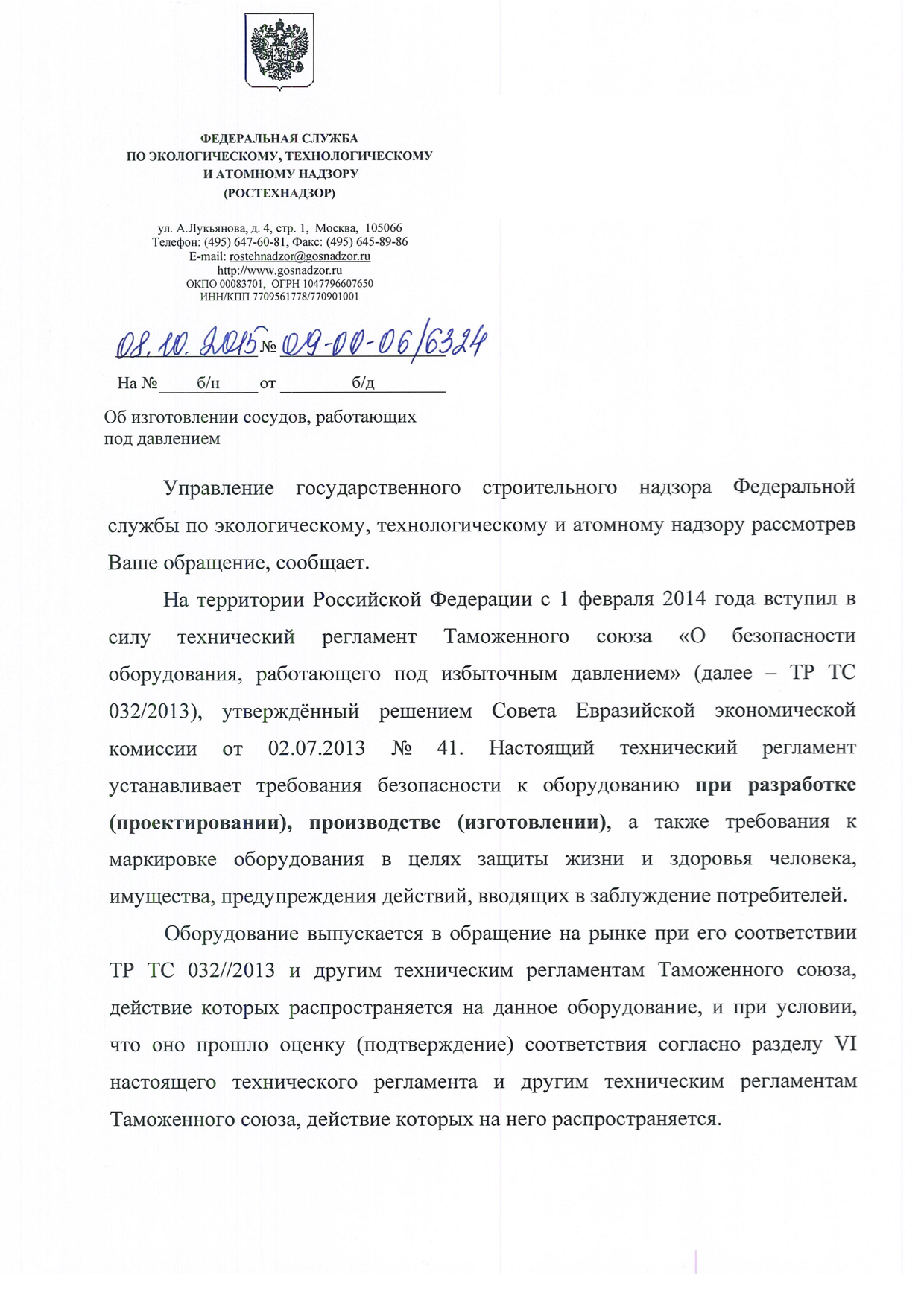

Андрей, ответ Ростехнадзора, в том числе и на Ваш вопрос (пункт 4). Выложим его здесь целиком, по другим вопросам тоже может пригодиться.
Ответ Ростехнадзора
Спасибо большое за ответ. А как можно увидеть вопросы на которые в этом письме указаны ответы (помимо моего)?
Андрей, добрый день! Можно, конечно. :) Вопрос звучал так:
1. Вопрос п.12.3.10 ГОСТ 32569-2013 "Оценку качества сварных соединений по результатам радиографического контроля следует проводить по протяженности плоских дефектов (трещины, несплавления, непровары) и объемным (поры, шлаковые включения) дефектам согласно таблице 12.4.
Если при дополнительном контроле для трубопроводов III и IV категорий хотя бы один стык будет забракован, контролю подвергают 100% стыков, выполненных конкретным сварщиком."
Вопрос. Условия проведения дополнительного контроля в данном пункте не разъяснены? Для сравнения: в ПБ 03-585-03 (см. п.7.3.14) написано: "Сварные соединения, оцененные указанным или большим баллом, подлежат исправлению и повторному контролю. Сварные соединения трубопроводов III и IV категорий, оцененные соответственно суммарным баллом 4 и 5, исправлению не подлежат, но необходимо подвергнуть дополнительному контролю удвоенное от первоначального объема количество стыков, выполненных данным сварщиком. Если при дополнительном контроле для трубопроводов III и IV категорий хотя бы один стык будет оценен соответственно баллом 4 и 5, контролю подвергают 100% стыков, выполненных данным сварщиком."
2. П.12.3.6 ГОСТа 32569-2013 гласит "Контроль сварных соединений методом РД (ГОСТ 7512) или УЗД (ГОСТ 14782) следует проводить после устранения дефектов, выявленных внешним осмотром и измерениями, а для трубопроводов I категории, а также для трубопроводов с группой сред А(а) или работающих при температуре ниже минус 70°С - после контроля на выявление выходящих на поверхность дефектов методами магнитопорошковым (ГОСТ 21105) или капиллярным (ГОСТ 18442)."
Вопрос. Контроль сварных соединений методом РД/УЗД следует проводить после контроля на выявление выходящих на поверхность дефектов методами магнитопорошковым/капиллярным для трубопроводов I категории для всех групп сред или только для трубопроводов I категории с группой сред А(а) или р аботающих при температуре ниже -70°С, так как трубопроводы с группой сред А(а) или работающие при температуре ниже -70°С в любом случае являются трубопроводами I категории?
И у нас есть ответ по этим вопросам от ООО НТП "Трубопровод", разработчиков указанного ГОСТа.
1. Для давления больше 100 атм. пороговая температура снижена с 450 до 350 град.
2. Перед проведением РД целесообразно проведение контроля капиллярным , магнитопорошковым методами контроля.
3. Пользоваться справочным Приложением С.1 к ГОСТ 32569-2013 нельзя, т.к. оно предназначено исключительно для сравнительной оценки ГОСТ с Европейскими стандартами, о чем указано в заглавии таблицы, и не может заменить требования пунктов ГОСТ.
4. Группа среды А(а) содержит чрезвычайно опасные и высокоопасные вещества, которые требуют наибольшей безопасности трубопровода согласно: ГОСТ 32569-2013 (таблица 12.3) и «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», пункт 5.1.9 (приказ Ростехнадзора № 96 от 11.03.2012г.).
Если сосуд выпущен в переходный период (когда ПБ 03-576-03 прекратили свое действие 22.12.2014 в связи с введением ФНП, но к сосуду прилагалась еще действующая до 01.08.15г. разрешительная документация ТР РФ) справедливы ли требования инспекторов РТН о том, что сосуды и вся документация к ним должны соответствовать требованиям ТР ТС 032?
так же хотелось бы узнать, кто мог являться заявителем на получение Разрешения на применение и Сертификата ПБ (имеется в виду иностранный изготовитель, перекуп или покупатель сосудов работающих под давлением)?
