Можно ли конструкторский документ выполнить в виде отдельных частей?
6 июня 1986 в 14:00
Как быть, если подлинник конструкторского документа формата А0 и более не может быть выполнен на одном целом листе. Можно ли такой документ выполнить в виде отдельных частей?
Ответ
Ответ: Да, можно. Такой подлинник документа выполняют на двух и более отдельных частях (формата по ГОСТ 2.301-68) с последующим склеиванием снятых с них копий в один лист. Размер отдельной части может быть не более формата А1.

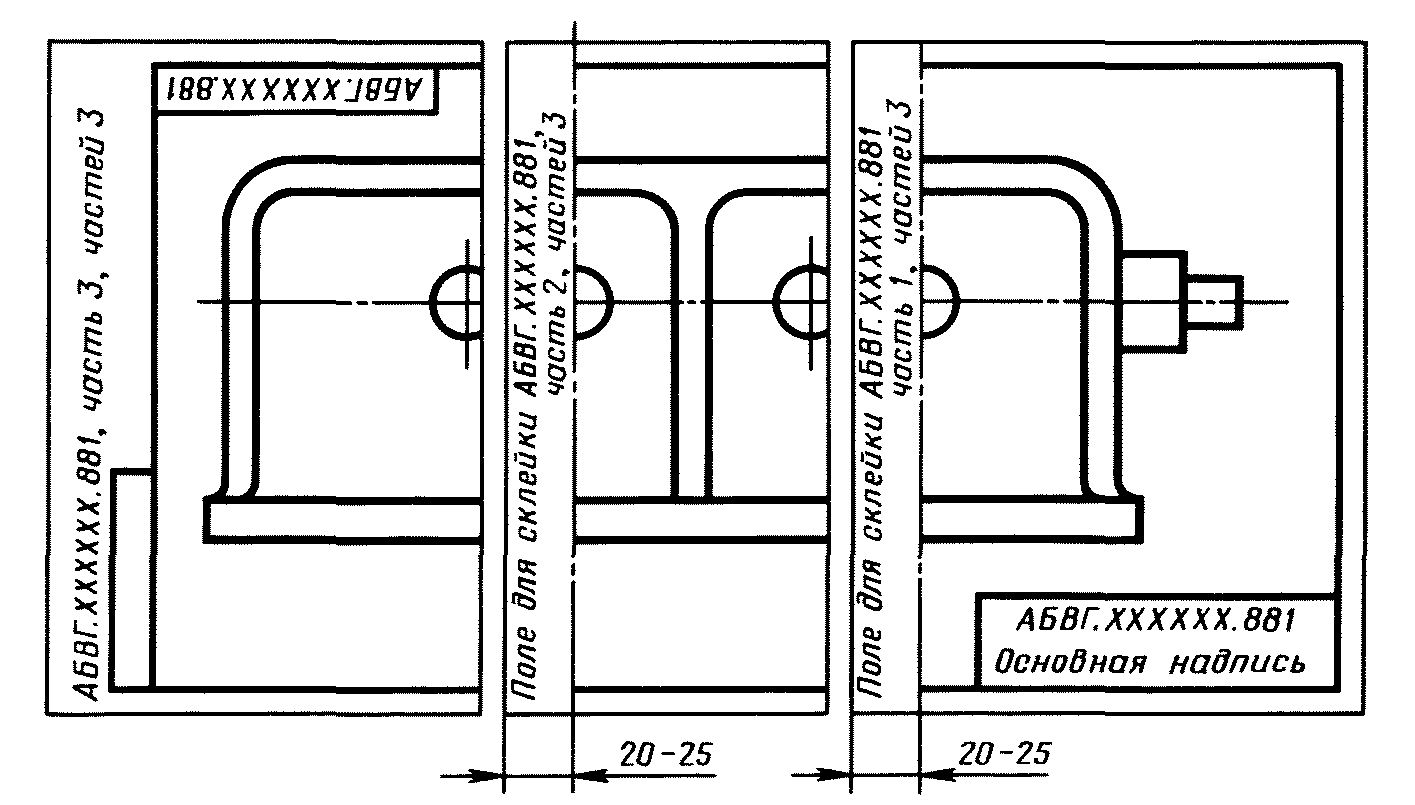

Линии, по которым будет производиться склеивание, не должны совпадать с какими-то ни было линиями чертежа и пересекать размерных чисел. Поля для склеивания в размер формата не включают. Оформлять отдельные части листа следует по примеру, представленному на чертеже. В ОТД (БТД) отдельные части подлинника хранят совместно.
Единая система конструкторской документации: Справочное пособие; - М.: Издательство стандартов, 1986 г.
