Групповая схема является оптимальной при постоянном изображении и большом количестве переменных элементов.

Групповые схемы рекомендуется выполнять и при наличии переменных изображений, если они наглядно могут быть показаны на отдельных рисунках схемы (иная маркировка входных и выходных цепей, наличие дополнительных перемычек между зажимами на схеме соединений, различие в параметрах и элементах коробки скоростей на кинематической схеме станка и др.).

Если различия схем трудно показать на частичных изображениях, то рекомендуется в виде самостоятельных документов выполнять несколько схем, каждая из которых может быть групповой для нескольких (но не для всех) исполнений.

Групповая принципиальная схема, не содержащая перечня элементов, является оптимальной при большой количестве переменных элементов. При этом выполняют несколько перечней элементов в виде самостоятельных документов, каждый из которых может быть распространен на одно или несколько исполнений.

Условные наименования (тип, индекс или условное обозначение) рекомендуется устанавливать только для изделий, подлежащих самостоятельной поставке, а только при необходимости применения таких наименований в сфере эксплуатации, в техническое переписке и т.п.

Они не могут однозначно определять изделия в сфере их производства и учета.

Присвоение обозначений исполнениям как отдельным изделиям (без применения порядкового номера исполнения) рекомендуется только в случаях, когда часть исполнений целесообразно оформить групповыми спецификациями исполнений.

При выборе способа и варианта выполнения документов на изделия, обладающие общими конструктивными признаками, рекомендуется учитывать:

• степень удобства работы с документами с учетом особенностей организации производства, эксплуатации и ремонта изделий, а также особенностей обращения документации;
• сходство и различия конструктивных признаков;
• степень различия изображений;
• возможность и целесообразность применения типовых или групповых технологических процессов;
• количество постоянных и переменных составных частей и конструктивных элементов, а также их соотношение;
• количество исполнений и вероятность появления новых.

Базовый способ рекомендуется применять преимущественно в случаях, когда при разработке изделия невозможно проработать конструкцию и установить конструктивные разновидности. При этом переменные данные дожны быть конкретизированы по мере поступления заказов.

Базовые документы вместо групповых рекомендуется выполнять также в случаях, когда недопустимо наличие в комплекте документов данных других исполнений и внесение новых исполнений в ранее разработанные документы нежелательно.

Выполнять документы базовым способом рекомендуется при очень большом возможном количестве исполнений, которые могут быть оформлены только по мере поступления заказов.

Рекомендуется выполнять один неосновной документ на все исполнения конструктивно-унифицированного ряда, состоящего из нескольких групп изделий, на которые выполнены самостоятельные основные документы.

Неосновной документ на одно или несколько исполнений рекомендуется выполнять в случаях передачи другому предприятию документации не всех исполнений, а только некоторых из них.

Основными критериями для оценки целесообразности выполнения групповых документов вместо единичных является компактность документации на группу изделий, обладающих общими конструкторскими признаками, и наглядность в показе различий между изделиями этой группы.

Текстовые конструкторские документы, для которых стандарты ЕСКД устанавливают единые формы, должны выполняться только на этих формах. Изменение форм или отдельных граф и включение дополнительных граф в установленные формы не допускается.

1. Да, можно. Это один из возможных случаев когда неосновной конструкторский выполняют групповым способом, а основные конструкторские документы как единичные.

2. Нет. Групповой документ может быть составлен на группу одноименных изделий.

На чертежах деталей целесообразно применять штриховку сечений, показанную на рисунке ниже.

На сборочных чертежах штриховку отдельных деталей, попадающих в сечение, следует также выполнять штриховкой, показанной на рисунке, меняя направления наклона линий штриховки для смежных деталей.

Однако, на сборочных чертежах, для лучшего понимания конструкции изделия и принципов его работы, целесообразно составные части, изготовленные из разных материалов, штриховать в сечениях разными графическими обозначения, приведенными в таблице 1 ГОСТ 2.306-68.

Да, можно. Это один из возможных случаев когда неосновной конструкторский документ выполняют групповым способом, а основные конструкторские документы как единичные.

В указанном случае следует проанализировать возможность выпуска конструкторских документов базовым способом, если в этом случае не представится возможным сократить объем документации, то при выполнении групповых конструкторских документов следует включать в каждую спецификацию не более 100 исполнений, обладающих наибольшим количеством общих признаков (в первую очередь, по видам выполняемых документов и по составным частям) по сравнению с остальными возможными исполнениями изделия. Для сокращения объема документации неосновные конструкторские документы для последующих групп исполнений (оформленных отдельными основными конструкторскими документами) могут быть заимствованы.

Под конструкторской документацией единичного производства разового изготовления понимается конструкторская документация, предназначенная для единовременного изготовления одного изделия или партии и которую не предусматривают к повторному применению на производстве.

Исходя из этого нет необходмости корректировки такой конструкторской документации по результатам изготовления и приемочных испытаний.

Конструкторской документации единичного производства разового изготовления при разработке присваивают литеру "И".

Конструкторские документы единичного производства, предназначенные для повторного изготовления, должны корректироваться по результатам изготовления и испытаний и в этом отношениии они не отличаются от конструкторских документов, предназначенных для серийного (массового) производства.

Нет. Это увеличение может происходить только за счет уменьшения размеров других граф, что недопустимо.

Если запись в технических требованиях однозначно определяет места сварки, способы сварки, типы швов сварных соединений, их размеры и конструктивные элементы в поперечном сечении, то в этом случае швы на изображении не отмечают, а их обозначение приводят в технических требованиях чертежа.

Да, можно. На одну и ту же составную часть изделия разные неосновные документы могут быть выполнены по-разному - единичные, групповые и базовые.

В соответствии с ГОСТ 2.101-68 комплектом называется набор изделий, не соединенных на предприятии-изготовителе сборочными операциями. Комплекты монтажных частей, запасных частей, инструмента и принадлежностей, поставляемые вместе или порознь совместно с укладкой, также являются комплектом (например, комплект ЗИП).

Основную надпись на любых форматах, кроме А4 и А5, можно располагать как вдоль короткой, так и вдоль длинной сторон формата. На формате А5 она располагается вдоль длинной стороны, а на формате А4 - вдоль короткой.

ВНИИНМАШ не имеет полномочий подтверждать права по оказанию содействия эксплуатирующим организациям (эксплуатантам) в приведении в соответствие с требованиями стандартов эксплуатационной документации на аттракционы и осуществлять разработку недостающих эксплуатационных документов.

Вместе с тем, обращаем Ваше внимание на то, что в соответствии с нормативными и правовыми документами Российской Федерации, эксплуатация технических устройств, в том числе аттракционов, без соответствующей эксплуатационной документации на территории Российской Федерации недопустима.

ВНИИНМАШ не имеет полномочий подтверждать права по оказанию содействия эксплуатирующим организациям (эксплуатантам) в приведении в соответствие с требованиями стандартов эксплуатационной документации на аттракционы и осуществлять разработку недостающих эксплуатационных документов.

Вместе с тем, обращаем Ваше внимание на то, что в соответствии с нормативными и правовыми документами Российской Федерации, эксплуатация технических устройств, в том числе аттракционов, без соответствующей эксплуатационной документации на территории Российской Федерации недопустима.

Направление волокон в соответствии с ГОСТ 2.109-73 п.2.9 показывают у изображения в соответствии с рисунком ниже.

Рис.1

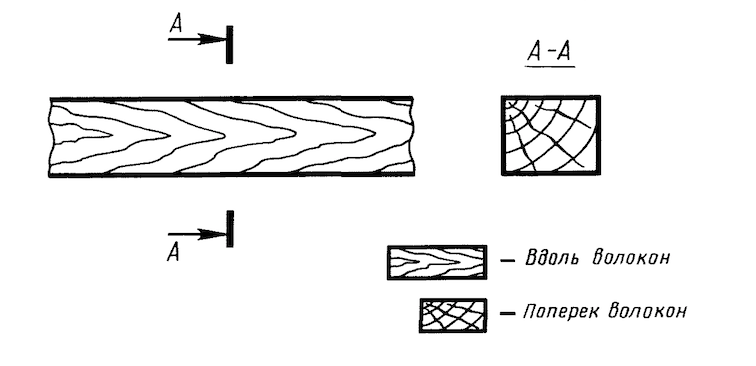

Могут быть использованы и дополнительные графические изображения, с пояснениями на поле чертежа (рисунок 2).

Рис.2

Швам следует присвоить номер, который указывается над полкой линии-выноски, если шов показан с лицевой стороны, и под полкой линии-выноски, если шов показан с оборотной стороны.

Если швы показаны все с лицевой стороны, порядковый номер допускается не присваивать.

Конструктор, как правило, при выполнении чертежей пользуется основными форматами: А4; А3; А2 и А1. При выполнении чертежей деталей несложной конфигурации и небольших размеров может быть использован формат А5 с размерами сторон 148х210мм, а в случае, когда нет возможности выполнить чертеж на нескольких листах основных форматов, конструктор использует дополнительные форматы, приведенные в таблице 2 ГОСТ 2.301-68, а также дополнительные форматы, образуемые увеличением коротких сторон основных форматов на величину, кратную из размерам.

Обозначения шероховатости поверхности приводят на чертежах только в случаях, когда исходя из функционального их назначения должны устанавливаться требования к шероховатости.
Если к поверхности не предъявляются требования к шероховатости, то на чертеже обозначения шероховатости не указывают.
Кроме того, на чертежах не оговаривают шероховатость поверхностей деталей, изготовленных из ворсистых материалов, например, войлока, фетра и т.п.

Размеры элементов букв определяют по сетке, на которой они изображены.

В соответствии с п. 1.4 допускается выполнять один групповой документ, содержащий данные о нескольких изделиях, обладающих общими конструктивными признаками, но оформленных несколькими групповыми и единичными основными документами

В п. 1 ГОСТ 2.103-68 не указано, что присвоение литеры конструкторской документации устанавливается техническим заданием.
В стандарте установлено, какие литеры проставляют в зависимости от стадий и этапов разработки конструкторской документации.
В ГОСТ 2.104-2006 установлено, что необходимость реквизита, в данном случае литеры, устанавливает разработчик. Для изделий, разрабатываемых по заказу Министерства обороны, перечень конструкторских документов, на которых должна обязательно проставляться литера, согласуется с заказчиком (представителем заказчика).
Одновременно сообщаю Вам, что порядок (процедуру) проставления литеры устанавливает разработчик (желательно в стандарте организации), так как он не может быть одинаков для всех.

51#50, во-первых, если Вы посмотрите закон "О Техническом регулировании" , то там ничего не сказано про такой стандарт "РД". Таким образом, этот документ не может быть согласован с Росстандартом, так как стандартом не является. Вообще, РД - устаревшая форма документа, в данном случае, самому предприятию я бы рекомендовал использовать такую форму как "Стандарт огранизации".

Во-вторых, где его можно применять, должно быть сказано в упомянутом в документе "Листе утверждения". И что там сказано - неизвестно. В том числе, там может быть и разрешение на использование в оборонной промышленности. В данном случае, я рекомендую Вам обратиться непосредственно в саму организацию, уточнить статус документа и получить разрешение на его использование.

С.Л.Таллер,
ответственный секретарь ТК 051

Уважаемый Андрей,

В соответствии с ГОСТ 2.102-68 конструкторские документы (КД) разделяются на основные и неосновные.

К основным документам относятся:

• для бумажного документа - спецификация и чертеж деталей;
• для электронного документа - электронная структура изделия и электронная модель детали.

Эти документы обозначаются без кода документа в конце обозначения. При этом обозначение основного КД совпадает с обозначением изделия.

Все неосновные КД, включая технические условия (ТУ), обозначают с добавлением кода документа в конце основного КД в соответствии с ГОСТ 2.102-68, ГОСТ 2.601-2006, ГОСТ 2.602-68, ГОСТ 2.701-2008 и ГОСТ 2.201-80.

Для ТУ это требование повторено в ГОСТ 2.114-95 (п.3.7.1), а пункт 3.7.2 ГОСТ 2.114-95 относится к обозначению материалов, веществ и т.п.

В вашем конкретном случае обозначение КД на продукцию может состоять из наименования продукции, главного параметра продукции, дополнительных сведений, условного порядкового номера модели. Обозначение неосновного КД, в том числе ТУ - из обозначения основного КД с добавлением кода документа, например, КСУ-1.00.000ТУ.

Pedantic_designer, в целом Вы правы. Если уж быть совсем точным, то техническое обслуживание - комплекс операций по поддержанию роботоспособности при использовании изделия по назначению, при хранении, транспортировке. Ремонт - операции по восстановлению исправности или работоспособности изделий.

Техническое обслуживание может быть:

• Регламентированное - предусмотренное в нормативно-технической документации и выполняемое с периодичностью и в объеме, установленным в ней, независимо от технического состояния изделия в момент начала технического обслуживания.
• С периодическим контролем - контроль технического состояния выполняется с установленными в нормативно-технической документации периодичностью и объемом, а объем остальных операций определяется техническим состоянием изделия в момент начала технического обслуживания.
• С непрерывным контролем - техническое обслуживание, предусмотренное в нормативно-технической документации и выполняемое по результатам непрерывного контроля технического состояния изделия.

Конструкторская документация единичного повторяющегося производства отрабатывается включая литеру "О₁".

Андрей, эти литеры ("О₂", "О₃" и т.д.) присваивались конструкторской документации, которая подвергалась корректировке после повторного изготовления и испытания опытного образца по документации с литерой "О₁". Поэтому, чтобы упростить применение литер и учитывая, что литеры "О₂", "О₃" и т.д. не фиксируют законченный этап стадии разработки конструкторской документации, они были исключены для конструкторских документов невоенных изделий.

Да, правильно. На конструкторских документах, предназначенных для изготовления опытного образца графу "Лит." основной надписи не заполняют. Литера документам присваивается после корректировки документации по результатам изготовления и испытания изделия.

Андрей, понятие "составная часть" применяется только в отношении конкретного изделия, в состав которого она входит, как Вам выше и ответили.

В соответствии с примерами, приведенными в ГОСТ 2.309-73, обозначения шероховатости следует выполнять с пробелом.

Андрей, в соответствии с ГОСТ 2.201-80 и Инструкцией по порядку присвоения кодов организации-разработчика конструкторской документации, организация (предприятие) имеет право иметь два и более буквенных кодов для обозначения изделий и конструкторских документов в зависимости от назначения изделий и их конструкторской документации:

• изделия основного производства;
• изделия вспомогательного производства;
• изделия, поставляемые на экспорт;
• на товары народного потребления;

и на другие виды изделий в зависимости от специализации изделий или их производства​.

Также наличие нескольких кодов может быть связано с большим объемом конструкторской документации.

Андрей, добрый день!

ВНИИНМАШ (головная организация по ЕСКД) не возражает против хранения подлинников чертежей любых форматов в сложенном виде в папках при условии полного обеспечения физического состояния подлинника в соответствии с требованиями микрофильмирования и выполнения требований пункта 2.1 ГОСТ 2.501-88.

Ответ 1985 года, когда данный документ действовал.

Введение стандартов ЕСКД СЭВ осуществляется по утвержденной Госстандартом «Инструкции о порядке подготовки стандартов СЭВ для применения в народном хозяйстве СССР» РД 50-152-79 путем внесения соответствующих изменений в действующие стандарты СЕКД, с целью включения содержания стандартов СЭВ в содержание государственных стандартов СССР при условии сохранения взаимозаменяемости и технической совместимости.

Срок введения в действие изменений к государственным стандартам СССР устанавливается с момента введения в действие стандартов СЭВ.

Во всех случаях при разработке конструкторской документации всем организациям и предприятиям следует руководствоваться государственными стандартами ЕСКД.

При передаче конструкторской документации в страны-члены СЭВ в связи с тем, что государственные стандарты ЕСКД соответствуют стандартам СЭВ, в сопроводительной документации делается указание, что передаваемая документация выполнена по стандартам ЕСКД СЭВ.
